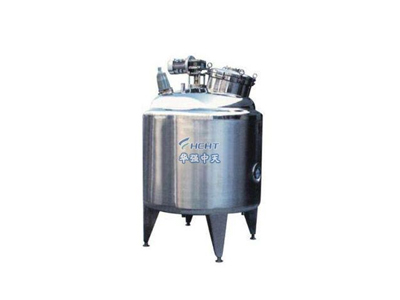

一、中試配液罐產品概述
我們習慣將500L以上1000L以下的具有將一種或幾種物料按工藝配比進行混配的混合攪拌容器稱為中試配液罐。不同生產能力的單位劃分的標準不同，配液罐按實驗室型配液罐、中試配液罐和大型配液罐的范圍因此也不相同，這是一個廣義的概念。
二、中試配液罐的組成
中試配液罐由筒體、封頭、夾套或盤管(加熱、冷卻循環)、攪拌器(錨式、槳式、渦輪式等)、傳動裝置(電機減速機)、軸封裝置(機械密封)、支撐(平臺、支腿、移動腳輪)、保溫介質等組成。
三、中試配液罐的配件
根據客戶需求可安裝CIP清洗裝置、液位計(物位計)、人孔(手孔)、呼吸器(阻火防爆)、視鏡射燈、溫度傳感器、壓力表、真空表、下展式放料閥、球閥、進液口、出液口、排污口等。
四、中試配液罐配電箱
中試配液罐電機減速機啟停或者變頻調速，溫度數顯可控裝置及配件中涉及到的電控設備。自動配液系統可配液晶觸摸屏，PLC控制器。
五、中試配液罐制造和驗收標準
《鋼制壓力容器》 GB150-2011、HG20584《鋼制化工容器制造技術要求》、HG20583《鋼制化工容器結構設計規定》、HG/T20569《機械攪拌設備》、歐盟現行藥品生產質量管理規范、 客戶需求說明、SFDA 《藥品生產質量管理規范》2010年版、ISO 14644 – 1、《醫藥工業潔凈廠房設計規范》 (GB50457-2008)、GAMP藥品生產自動化管理規范。
六、中試配液罐技術參數表
規格型號 | 外形尺寸 | 總功率(常規配置) | 備注 | |
電機功率(KW) | 攪拌轉速(R/min) | |||
PYG--50 | 400×400×1600MM | 0.55KW | 120 | |
PYG--100 | 500×500×1700MM | 0.75KW | 120 | |
PYG--150 | 500×600×1800MM | 0.75KW | 120 | |
PYG--200 | 700×500×1800MM | 1.1KW | 120 | |
PYG--300 | 800×600×2000MM | 1.5KW | 120 | |
PYG--400 | 900×900×2000MM | 1.5KW | 120 | |
PYG--500 | 900×1100×2000MM | 1.5KW | 120 | |
PYG--1000 | 1000×1200×3300MM | 2.2KW | 120 | |
PYG--2000 | 1200×1500×3200MM | 3KW | 100 | |
PYG--3000 | 1500×1500×3600MM | 4KW | 80 | |
PYG--4000 | 1700×1800×3800MM | 5.5KW | 36 | |
PYG--5000 | 1800×1800×4000MM | 5.5KW | 36 | |
