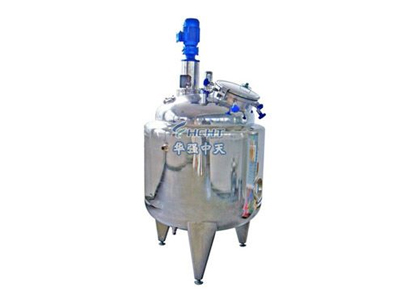

一、小型配料罐產品概述

　　小型配料罐又稱實驗室配料罐，多用于高校實驗室、科研機構、中小藥廠等對物料的混合、混配，具有可加熱、自動控溫、保溫、攪拌等功能，傳熱快、適應溫差大、清洗方便，廣泛應用于食乳品、生物制藥、精細化工等行業，作為攪拌、調配、加熱、混合調配或殺菌后處理等的反應容器。設備與物料接觸部分均采用高級不銹鋼材質制造，具有良好的耐腐蝕性，安全衛生，符合GMP衛生標準。

　　二、小型配料罐結構構成

　　該設備主要由不銹鋼罐體、攪拌裝置、加熱裝置、械密封裝置、冷凝器、冷卻器、腳套或盤管、傳動裝置、軸封裝置、保溫介質、進(出)料口、支撐、CIP接口組件等構成。

　　小型配料罐主體設備均采用SUS304/316L高級不銹鋼制作而成，內筒壁采用機械拋光或電解鏡面拋光，外筒壁采用304全焊接結構保溫，外表面采用鏡面或亞光處理;筒體對外連接口采用衛生快開接頭，安全衛生無死角，符合國家GMP衛生標準。

　　小型配料罐在線控制系統采用彩色液晶觸摸屏+PLC全自動控制，可在線檢測并控制物料混合過程相關參數。控制系統包括滅菌界面、參數設定與矯正、數據曲線圖、數據報表、批次號設定、在線動畫、報警裝置等，可連接上位機、電腦和打印機，實現遠程監控及數據存儲與打印。

　　另外，還配有溫度控制裝置、測溫孔、CIP自動旋轉噴洗球、消泡器、擋板、空氣分布器、溫度傳感器、視鏡射燈、液位計、稱重計量裝置等設備，便于人工操作，簡單可靠。

　　三、小型配料罐結構特點

　　1、小型配料罐主體設備均采用SUS304/316L高級不銹鋼材質制作而成，內外精拋光，防止物料粘壁，容易清洗;

　　2、采用電力加熱，加熱速度快，污染小，能耗低;可實現在線CIP清洗，潔凈衛生，確保物料不受污染;

　　3、溫度控制：采用電熱偶測量溫度與溫控儀連接進行測控溫度(溫差±≤1°C)，并可調節物料溫度的高低。溫控儀安裝在電控箱內，溫度傳輸桿直插至罐內底部，使物料即使在最低位置也能指示出溫度;

　　4、小型配料罐整機結構緊湊，占地面積小，投資小，效益高。

四、小型配料罐技術參數

　　五、小型配料罐質量標準

　　設計、制造、檢驗、驗收執行：

　　1、《中華人民共和國特種設備安全法》

　　2、SFDA 《藥品生產質量管理規范》

　　3、TSG21—2016《固定式壓力容器安全技術監察規程》

　　4、GB150—2011《壓力容器》

　　5、NB/T47015—2011《壓力容器焊接規程》

　　6、NB/T47013—2015《承壓設備無損檢測》

　　7、HG/T20584—2011《鋼制化工容器制造技術要求》

　　8、GB/T151-2014《熱交換器》
