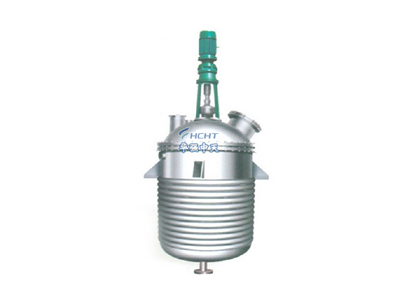

一、外盤管反應釜

外盤管反應釜一般是指在罐體內筒外壁焊接半管夾套用來循環換熱介質等反應釜，具有加熱迅速、耐高溫、耐腐蝕、衛生、無環境污染、勿需鍋爐自動加溫、使用方便等特點，廣泛應用于石油、化工、橡膠、農藥、染料、醫藥、食品、用來完成硫化、硝化、氫化、烴化、聚合、縮合等工藝過程，是以參加反應物質的充分混合為前提，對于加熱、冷卻、和液體萃取以及氣體吸收等物理變化過程均需要采用攪拌裝置才能得到到好的效果，并可為客戶設計，加工外盤管反應釜。

二、外盤管反應釜的工作原理

外盤管反應釜體下部有放料口，釜內有攪拌器，釜蓋上開有進料、攪拌、觀察、測溫、測壓、蒸汽引出分餾、安全放空等工藝管孔。加熱盤管上開有進、排油(汽)、測溫、放空等接管孔，可通蒸汽、導熱油、水實現加熱或冷卻。根據物料生產要求和用戶所需而確定壓力、溫度、材質、攪拌裝置類型、轉速、密封結構、加熱方式等進行設計制造。反應釜品種規格多樣，容積有0.1～10立方不等。

三、外盤管反應釜與普通夾套反應釜相比

1.螺旋形外盤半管設計，減小釜體壁厚，提高釜體承壓能力。(釜體和下封頭的壁厚比按夾套設計的壁厚薄37.5%和50%)有利于提高熱傳遞效率。(它既可提高給熱系數,又可降低熱阻)

2.也適用于降溫冷卻工藝。

3.還能提高盤管里介質的流速，高速流動的介質能有效地防止夾套內表面的結垢。

4.節約能量消耗。

5.減少釜體總體直徑，利于車間布置。

6.節約鋼材

四、常用規格參數

五、外盤管反應釜設計、制造、監檢、驗收執行標準

　　1、《中華人民共和國特種設備安全法》

　　2、SFDA 《藥品生產質量管理規范》

　　3、TSG21—2016《固定式壓力容器安全技術監察規程》

　　4、GB150—2011《壓力容器》

　　5、NB/T47015—2011《壓力容器焊接規程》
