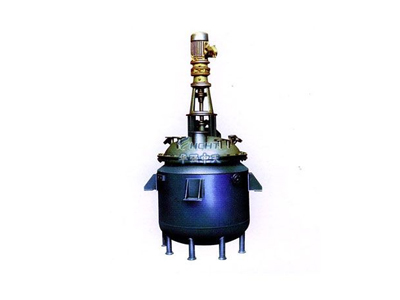

一、涂料反應釜概述

涂料反應釜作為精細化工反應設備之一，主要用于水性涂料、油性涂料、汽車涂料、建筑涂料等液體或固體涂料生產加工過程中的物化反應，通過攪拌、加熱等方式，按照工藝要求對多種原材料進行分散混配，實現生產過程的烴化、聚合、縮合等工藝反應，具有加熱迅速、耐高溫、耐腐蝕、環境污染小、操作方便等特點，廣泛應用于各類涂料的生產制造加工。

二、涂料反應釜組成

涂料反應釜由釜體(筒體)、釜蓋、夾套、攪拌裝置、加熱裝置、冷卻裝置、傳動裝置、軸封裝置、支承(支耳)、電氣控制系統、制漿系統、調漆出料及過濾系統、罐裝系統等組成;涂料反應釜釜體多采用碳錳鋼、不銹鋼、鎳基合金及其它復合材料制作而成，其筒體與物料接觸部分多采用進口SUS304/SUS316L優質不銹鋼材質制作，內筒壁采用機械拋光或電解鏡面拋光，外筒壁采用全焊接結構保溫，外表面采用鏡面或亞光處理;筒體對外連接口采用衛生快開封頭，封頭均經過旋壓加工，安全衛生無死角.

　　另外，涂料反應釜還配備有溫度監控裝置、測溫孔、CIP自動旋轉噴洗球、快開式物料進出口等設備，便于人工操作，易于溶劑的均勻分布，操作簡單可靠;

　　涂料反應釜攪拌槳葉、開孔數量、規格等其他相關設計可根據客戶需求進行單獨設計制造;為滿足不同的工藝反應需求，攪拌機可采用擺線針輪減速機、變頻調速等，轉速超過160的適合用斜齒輪減速機，也可根據用戶要求任意選配。

　　三、涂料反應釜結構特征

　　1、該反應釜結構設計技術先進，可采用電加熱、蒸汽加熱、導熱油循環加熱等多種加熱方式，根據加熱方式單獨設計加熱裝置。夾套形式分為夾套型和外半管型，夾套油加熱型都設有倒流裝置，對加熱裝置的優化設計，使加熱和降溫速度快捷，加熱均勻、高效，能耗少，安全性能高;

　　2、該反應釜軸的密封采用特殊衛生級機械密封設計，也可采用填料密封和磁力密封，密封程度高，確保物料不受污染;

　　3、涂料反應釜能夠實現預分散、攪拌、高速分散、調漆調色等功能，對觸變性物料具有良好的適應性，改變傳統工藝，提高生產效率、減少物料浪費;

　　4、反應過程中可采用電加熱、內外盤管加熱、導熱油循環加熱等加熱方式，以滿足耐酸、耐堿、耐高溫、耐磨蝕、抗腐蝕等不同工作環境的工藝需求;

　　5、管口可按工藝需求進行設計制造，管口連接形式可根據工藝需求選用國際通用標準IOS快裝卡盤式、法蘭式、螺紋式等。

四、涂料反應釜技術參數

　　五、涂料反應釜質量標準：

　　設計、制造、檢驗、驗收執行：

　　1、《中華人民共和國特種設備安全法》

　　2、SFDA 《藥品生產質量管理規范》

　　3、TSG21—2016《固定式壓力容器安全技術監察規程》

　　4、GB150—2011《壓力容器》

　　5、NB/T47015—2011《壓力容器焊接規程》

　　6、NB/T47013—2015《承壓設備無損檢測》

　　7、HG/T20584—2011《鋼制化工容器制造技術要求》
