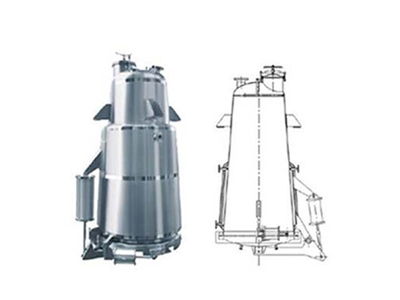

一、倒錐型提取罐產品概述

　　倒錐型提取罐是醫藥、生物、食品、化工中常用的浸出提取設備。可提供物料水提取、醇提取、揮發油提取并可回收渣滓中的溶劑，適用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。具有效率高、操作方便等優點。

二、倒錐型提取罐結構組成

　　成套倒錐型提取罐設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。

　　倒錐型提取罐主體包括內筒體、夾套層、保溫層、支耳、氣動出渣門、氣動操作臺等;倒錐型提取罐保溫層以巖棉作為保溫材料。

　　倒錐型提取罐內筒體材質為優質SUS304/316L，夾套采用全封閉，外筒體SUS304亞光鋼板。 倒錐型提取罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。

三、倒錐型提取罐特點

　　1、外形上小下大，呈倒錐狀。尤其利于溶劑循環提取，提取溶劑能夠均勻地從罐底部向上運動，而且由于從罐底部向罐頂部逐漸減小，很好的避免了溶劑流動短路的現象。罐底部面積大，出液面積大，出液快，不易堵。出渣方便，加熱效果好。

　　2、提取罐底部采用雙層過濾板設計，分為過濾支撐板和主過濾板。雙層過濾板可以打開，方便觀察，易于清理。

　　3、進料采用加料漏斗和大口徑閥門，可帶有蝸輪蝸桿關閉裝置。

　　4、設備具有多種加熱方式和控制提取溫度功能，可以實現多種工藝流程：普通煎煮、動態回流、連續逆流提取。

四、倒錐型提取罐選型參數

　五、倒錐型提取罐質量標準　

倒錐型提取罐可采用執行的設計、制作、檢驗標準如下：

　　1. SFDA 《藥品生產質量管理規范》2010年版

　　2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)

　　3. GAMP藥品生產自動化管理規范

　　4. GB150.1~150.4-2011《鋼制壓力容器》

　　5. NB/T47003.1-2009《鋼制焊接常壓容器》
