一、蒸煮罐的產品的概述

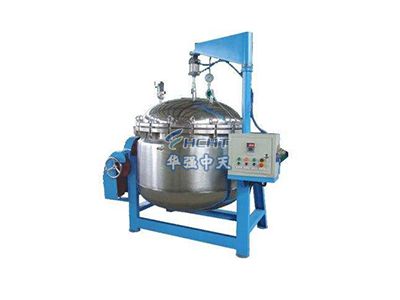

蒸煮罐產品描述多功能蒸煮罐廣泛適用于食品、藥品的設計與生產，蒸煮罐設計有高溫蒸煮、浸熬、精提等多功能。具有連續升溫、恒壓蒸煮、降溫出液、排渣徹底、清洗方便等功能，蒸煮罐可設計140度2-6公斤左右的蒸煮提取。
二、高溫蒸煮罐設計參數說明
1.結構：①立式,上下橢圓封頭,帶 4 個支耳。②標準夾套。③保溫。④設備內部配支撐柵板、可拆卸篦子。
2.壓力：①工作壓力：罐內：0.3Mpa;夾套：0.35Mpa;②設計壓力：罐內：0.33Mpa;夾套：0.4Mpa。
3.溫度：①工作溫度：罐內：100℃;夾套：146℃;②設計溫度：罐內：125℃;夾套：151℃。
4.材質：與物料接觸部位、夾套、支耳和塔節法蘭等均采用 S30408。
5. 板材厚度：①上封頭：δ=12mm;②內筒體和下封頭：δ=14mm;③夾套和夾套封頭：6mm;④保溫筒子體：δ=3mm;⑤保溫封頭：δ=4mm;⑥支撐環板、支撐板：δ=12mm;⑦筋板：80#δ=12mm
6.內通體￠1700*14;夾套筒體￠1800*6;保溫筒體￠1900*3。
7.支耳B5。
8.人孔：配:衛生級快裝人孔，快裝人孔(固定式人孔) 2 個，DN550-0.4。
9.表面處理要求：蒸煮罐內腔需采用機械拋光處理，粗糙度為：0.45μm，表面不得有沙眼;罐外表面上、下封頭采用機械拋光處理，外直筒體采用拉絲處理，粗糙度為：0.6～0.8μm.
10.保溫硅酸鋁棉厚不得低于50mm。
11. 安全閥：配一只不銹鋼安全閥，DN40-0.3。
12.清洗球：配1 個固定式清洗球，材質 304，φ51/89快裝可拆式，360度自由旋轉。
13.表顯溫度計：配一個表顯溫度計，螺紋連接：M27*2，長度：150mm。
14.壓力表：配一塊壓力表(-0.1~0.5Mpa) M27*2一個。
15. 防爆燈：配一個防爆燈(36V，20W)視鏡視燈法蘭DN100，鏡燈分體可拆卸。
16. 按一類壓力容器設計、提供壓力容器證明和水壓試驗文件。
17.冷卻水進出口DN50;蒸汽進口、冷凝水出口DN50，進、出料口DN50，清洗口DN25，壓力表口DN25，排氣口DN50。
18.下部人孔盡量靠近篦子，以便于出渣。
三、蒸煮罐設計及驗收標準
產品符合：1.GB150-2011《鋼制壓力容器》;2.TSGR0004-2012《固定式壓力容器安全技術監察規程》;3.HG/T20569-19HG20584-2011《鋼制化工容器制造技術要求》;4.《藥品生產質量管理規范》。
